一、 產品描述
執法數據采集設備又稱采集工作站，主要用于處理繁重的執法數據（主要包括視頻、音頻、圖片和日志），并可將這些執法數據自動上傳至存儲服務器。
警翼WS03執法數據采集設備采用一體化的設計技術，把執法記錄儀的充電服務和數據上傳服務、執法記錄儀的空間管理服務、時間同步服務都集成到采集站中，每當執法人員把執法儀插入到采集站的 USB 口時候，系統能自動檢測到執法儀，并檢查執法儀中的數據文件并自動上傳這些文件到采集工作站，上傳完成后自動把記錄儀清空，把空間騰出來為下次使用，在上傳文件的同時采集站通過 USB 實現對執法儀充電和時間同步服務。

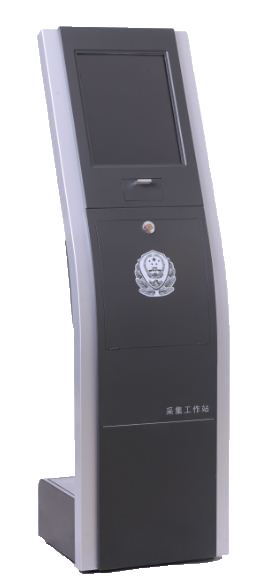

WS03執法數據采集設備具備16個采集口（包含1個優先采集口）和2個USB2.0調試口，可通過采集口同時對16臺記錄儀進行充電和數據采集，采集站集成的采集軟件可自動識別執法記錄儀當前工作狀態（采集、充電、完成）并顯示接入時間和剩余時間，WS03可大大節省執法人員處理龐大執法數據的時間，大大提升了執法效率。產品外形圖如圖1所示。
圖1
二、 產品特點
1) 17寸工業LED屏，分辨率1024*1280；
2) 16個采集口（含1個優先采集口）；
3) 快速采集，快速充電；
4) 無人值守，全自動操作；
5) 20000小時穩定運行；

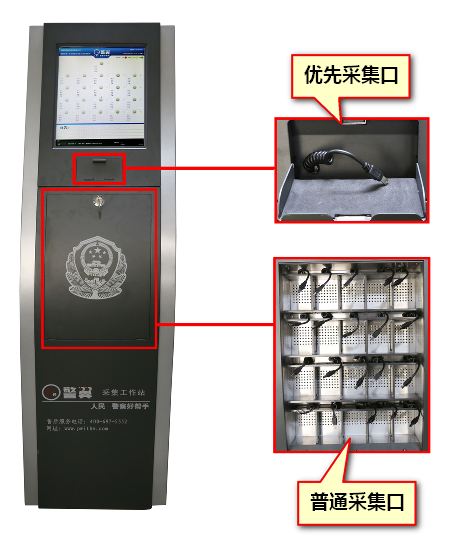

三、 面板介紹
四、 操作說明
執法數據采集設備開機后會自動進入數據采集界面，將待采集的執法記錄儀，通過USB插頭接入執法數據采集設備，執法記錄儀會“嘀”一聲，進入采集狀態，此時采集系統會識別顯示：設備編號、使用者、使用單位、采集狀態、采集剩余時間。數據采集時，采集設備的紅色燈快閃，充電時采集設備的紅燈慢閃，采集、充電完成，采集設備的紅色指示燈熄滅，綠色指示燈常亮。 簡易操作流程圖如下：
五、 功能概述
將記錄儀攝錄的執法資料自動拷貝，并將資料信息自動上傳至指定服務器,上傳完畢后自動將記錄儀中資料刪除,對已拷貝執法資料做整理，并上傳至后臺執法資料管理系統，全過程中可對已接入執法記錄儀進行充電。
其特點如下：
l 自動采集功能:當執法記錄儀接入后，數據采集平臺自動檢測記錄儀并采集
l 自動存儲功能:可支持16臺執法記錄儀同時采集,采集完成后,自動分類存儲
l 授權設備識別:可自動識別接入的執法記錄儀,非授權執法記錄儀無法接入
l 自動上傳功能:采集完成后,可將數據自動上傳至服務器
l 自動清空功能:采集完成后自動清空執法記錄儀內數據
l 充電功能:采集完成后,自動完成對執法記錄儀的充電
l 定期更新: 采集設備可按照設定,自動定期清理硬盤上無需保留的文件
l 時鐘同步功能:可校正接入設備時間實現時鐘同步
以上功能全部自動完成，無須專人操作，完全替代了數據管理員的所有工作，解放了人力，提高了工作效率與安全系數。
六、 詳細功能列表
序號 | 功能 | 功能描述 |
1 | 接入注冊 | 當執法記錄儀接入執法數據采集設備時，執法數據采集設備應能獲取執法記錄儀的產品序號和用戶名稱，并查驗該產品序號與用戶名稱是否進行了關聯配置，如未關聯，應能通過管理員密碼驗證和關聯配置完成注冊。 |
2 | 數據采集 | 執法數據采集設備應能自動采集已注冊的執法記錄儀的視音頻、音頻、照片和日志等數據，應能驗證執法數據采集設備采集到的數據與執法記錄儀存儲的原始數據的一致性，并保證采集的數據應能正常瀏覽。 |
3 | 數據瀏覽 | 執法數據采集設備應能瀏覽已采集的視音頻、音頻、照片和日志等數據。 |
4 | 數據檢索 | 執法數據采集設備應能對已采集的視音頻、音頻、照片和日志等數據依據執法記錄儀產品序號、用戶編號、時間、文件類型及執法記錄儀重點標記文件等一種或多種條件進行查詢。 |
5 | 數據上傳 | 執法數據采集設備應能自動上傳視音頻、音頻、照片、日志或索引等數據到管理服務器,應能設置自動上傳時間。 |
6 | 執法記錄儀數據清空 | 執法數據采集設備應能自動清空已完成數據上傳的執法記錄儀內部數據。 |
7 | 數據自動刪除 | 執法數據采集設備應能自動刪除超出存儲期限的數據，已標記的重點文件不應被自動刪除。 |
8 | 時間校正 | 執法數據采集設備應能自動對接入的執法記錄儀進行時間校正，時間應精確到“年、月、日、時、分、秒”。 |
9 | 充電 | 執法數據采集設備應能對接入的執法記錄儀進行自動充電并顯示充電狀態，并應能同時對多個接入的執法記錄儀進行充電。 |
10 | 信息與狀態顯示 | 執法數據采集設備應能顯示每臺接入的執法記錄儀的設備信息（包括但不限于執法記錄儀產品序號、用戶名稱、執法記錄儀的充電電量、數據采集進度等）和執法數據采集設備存儲總容量、剩余容量、連接接口編號等信息，未接入執法記錄儀的接口，應提示當前接口狀態為空閑。 |
11 | 用戶權限管理 | 執法數據采集設備應設置操作權限，未經授權的用戶不可對執法數據采集設備進行操作，經授權的用戶的操作權限應有分級管理機制。 |
12 | 數據完整性 | 執法數據采集設備在數據采集過程中應保證數據完整性，要求如下： a）執法數據采集設備在數據采集過程中可選擇任一接入的執法記錄儀取消其數據導入，執法記錄儀和執法數據采集設備中存儲的數據應不丟失； b）執法數據采集設備出現斷電、重啟、死機或執法記錄儀出現意外斷開連接等情況，執法記錄儀和執法數據采集設備中存儲數據及配置信息應不丟失，且在下次正常啟動及連接后應能自動繼續進行數據采集。 |
13 | 日志 | 執法數據采集設備應能自動對設備的運行狀態及所有操作進行日志記錄，日志內容包括但不限于開/關機、用戶登錄及操作、執法記錄儀的接入/移出、執法記錄儀數據采集、故障發生/恢復等時間。 |
14 | 故障報警 | 當執法數據采集設備產生網絡中斷、存儲器溢出等異常情況時，應3s內在本地同時發出可聽和可見報警指示。可聽報警指示的聲壓應介于65dB(A)～90 dB(A)范圍內, 持續時間不應小于5min，報警期間應可通過人工干預撤除可聽報警指示，當有新的報警產生時，應能重新發出可聽報警指示?？梢妶缶甘緫３值焦收贤耆謴秃蟛趴上А?/span> |
15 | 數據存儲 | 執法數據采集設備應能依據執法記錄儀產品序號、用戶編號、時間、文件類型等中的一種或多種條件對數據進行分類保存。 |
16 | 備份 | 應用于分布式系統的執法數據采集設備應具有冗余備份功能，當有一塊磁盤出現故障或被拔出，不應影響數據的正常寫入，已存儲的數據不應丟失。 |
17 | 軟件升級 | 執法數據采集設備運行軟件應能實現本地升級或通過管理服務器遠程升級。 |
18 | 優先采集 | 執法數據采集設備可具有優先采集接口，當此接口接入執法記錄儀后，可自動暫停其他接口的數據采集而優先采集此接口的數據，優先采集接口數據采集完畢后，可自動恢復其他接口的采集。 |
19 | 文件格式轉換 | 執法數據采集設備可對保存的視音頻、音頻或照片文件進行格式轉換。 |
20 | 屏幕顯示與物理采集位置對應 | 執法數據采集設備顯示的接口編號可與其物理采集接口位置一一對應。 |
21 | 顯示屏 | 屏幕分辨率為1280×1024。 |
22 | 接入能力 | 最多可支持同時接入16臺執法記錄儀。 |
23 | 充電電流 | 執法數據采集設備在接入能力滿負荷條件下各采集接口的最大充電電流不小于480mA。 |
24 | 數據采集速率 | 執法數據采集設備在接入能力滿負荷條件下的平均單路數據采集速率大于等于5MB/s。 |
25 | 存儲容量 | 8個硬盤位，最大可支持32T。 |
26 | 工作噪聲 | 執法數據采集設備在正常工作條件下的工作噪聲不大于60dB（A）。 |
27 | 計時誤差 | 執法數據采集設備的時間與標準時的計時誤差應小于或等于3s/d。 |
28 | 管理軟件數據瀏覽 | 管理軟件應能對視音頻、音頻進行回放，對照片和日志進行查看。 通過管理軟件瀏覽本地存儲數據時，應具備以下功能： a）播放/暫停、切換上/下一個文件、音量調整、逐幀播放、慢播、快播、循環播放、連續播放、全屏播放等視音頻播放功能； b）播放/暫停、切換上/下一個文件、音量調整的音頻播放功能； c）切換上/下一個文件、縮放、全屏顯示的照片瀏覽功能； d）切換上/下一個文件的日志瀏覽功能。 |
29 | 管理軟件文件標記及信息備注 | 通過管理軟件應能在數據瀏覽過程中對人工判定為“重點文件”的文件進行標記，并與執法記錄儀重點標記文件進行區分。應能對已標記的文件進行標記解除、添加文字備注信息。 |
30 | 管理軟件數據檢索 | 通過管理軟件應能對視音頻、音頻、照片和日志等數據依據數據類型（包括但不限于用戶名稱、單位名稱、時間、文件類型等）進行查詢，應支持單一條件或多重條件進行查詢。 |
31 | 管理軟件數據刪除 | 通過管理軟件應能手動或按設定計劃自動刪除數據，已標記的重點文件不應被自動刪除。 |
32 | 管理軟件信息編輯 | 通過管理軟件應能對接入執法數據采集設備的執法記錄儀的使用者信息（包括但不限于使用者姓名、用戶名稱、單位名稱、單位編號）進行編輯。 |
33 | 管理軟件用戶權限管理 | 通過管理軟件應能進行用戶添加、授權、信息編輯、刪除、查找等管理操作，并對用戶進行分級管理和權限認證，不同級別的用戶應具有不同的管理權限。 |
34 | 管理軟件截圖 | 通過管理軟件在播放視頻文件過程中應能截取與視頻分辨率相同的圖片，但不影響視頻的正常播放。 |
35 | 管理軟件數據下載 | 通過管理軟件應能對執法數據采集設備上傳的視音頻、音頻、照片和日志等數據進行下載并保存。 |
36 | 管理軟件數據統計 | 通過管理軟件應能根據執法數據采集設備產品型號和序號代碼、使用者姓名、用戶名稱、單位名稱、時間、文件類型、文件標記等中的一種或多種條件對已存儲的視音頻、音頻、照片和日志等數據進行統計，并自動生成報表。 |
37 | 管理軟件參數配置 | 通過管理軟件應能進行使用者信息、單位信息、數據存儲時限和時間等參數的配置。 |
38 | 管理軟件時間校正 | 管理軟件應能校正與之連接的執法數據采集設備的時間,時間應精確到“年、月、日、時、分、秒”。 |
39 | 管理軟件狀態監測 | 管理軟件應能監測系統內執法數據采集設備的網絡連接狀態。 |
40 | 管理軟件日志 | 通過管理軟件應能對系統運行狀態及操作進行日志記錄，日志內容包括但不限于用戶登錄/注銷、參數配置、數據查詢、下載及刪除等。 |
41 | 兼容性 | 兼容TCL、致業、名都、華德安等主流品牌的執法記錄儀。 |
七、 技術參數
項目 | 描述 | 規格 |
顯示特征 | 屏幕 | 17寸工業LED屏 |
屏幕分辨率 | 1024*1280 |
主板 | 型號 | IH87X1 |
RAID | RAID0, RAID1, RAID5 |
內存插槽 | 4個,最大支持32G |
PCIE插槽 | 1個PCIE X16插槽 + 1個PCIE X1插槽 |
SATA接口 | 9個 |
其他接口 | 2個RJ45網口 + 1個COM口 |
性能配置 | 芯片組 | Intel-H87芯片組，支持LGA 1150，支持Intel I系列第四代處理器 |
CPU | Intel 賽揚雙核 G1840，主頻2.8GHz |
內存 | 2GB DDR3 1600/1333/1066 MHz |
硬盤 | 標配4TB，2T存儲、2T備份, SATA監控級, RAID1,最大支持32T |
硬盤盤位 | 最大支持8個3.5寸硬盤盤位 |
陣列卡 | 火箭HighPoint2640 2-4塊硬盤 火箭HighPoint2720 5-8塊硬盤 |
電源 | 電源特性 | 180~260V AC/50~60Hz |
50W（待機狀態） 350W（標配，2-4塊硬盤，） 500W（選配，5-8塊硬盤，） |
過載保護 | 過壓保護，過流保護，過功率保護，短路保護 |
操作系統 | 操作系統 | 支持Windows 7/Windows 8/ Linux |
I/O接口 | 采集充電接口 | Mini USB 2.0 *16（含1優先接口），伸縮式USB數據線 |
充電電流500mA |
調試接口 | USB2.0調試口*2 |
網口 | Intel RJ45 千兆網絡接口 |
電源接口 | 機箱電源220V接口 |
記錄儀倉位 | 卡槽設計 | 艙位式塢艙設計 |
環境測試 | 可靠性 | MTBF≥20000h |
工作溫度 | -10℃～50℃表面空氣流動 |
存儲溫度 | -20℃～60℃ |
存儲濕度 | 95% @40℃, 無凝露 |
物理特征 | 尺寸 | 420mm*450mm*1530mm |
材料 | 工業冷軋鋼板 |
重量 | 50kg（標配） |
顏色 | 銀灰色 |
八、 注意事項
1.接入執法記錄儀時，要聽到“滴”一聲，再接入下一臺。
2.執法數據采集設備開機之前，要把所有的執法記錄儀拔出。
3.請將執法數據采集設備安放在穩定、干燥且溫度適中的位置。
4.請確認執法數據采集設備系統關閉后再關閉執法數據采集設備的電源。
