一、系統概述

交通事故處理過程中，對于干警自身素質和設備要求越來越高，快速、規范的交通事故綜合處理系統越來越受到重視，成為現代化智能交通管理重要組成部分。我公司著眼未來需求，憑借技術開發的強大優勢，在原有繪圖的基礎上，推出了新一代IPAD交通事故現場繪圖儀。

事故民警對事故現場繪圖系統集中學習

IPAD交通事故現場繪圖儀關鍵解決了交警在交通事故現場勘察時速度慢、效率低、信息易遺漏等問題，系統以簡捷、輕便、易操作、一次性成比例圖等近乎完善的人性化設計，深受廣大交警的青睞，并且將在全國范圍內等到了廣泛的應用。同時又可作為當?shù)亟煌ㄊ鹿市畔⑾到y(tǒng)的一個組成部分，為案卷的制作、整理、統計等提供事故現場信息。

二、系統組成

IPAD平板電腦

激光測距儀

便攜式打印機

事故繪圖箱

充電器

現場繪圖軟件等

三、主要設備技術參數

1、ipad平板電腦

型號：第五代ipad  2017新款

屏幕尺寸：9.7 英寸 (對角線) LED 背光 MultiTouch 顯示屏

處理器：采用了64 位架構的 A9 芯片和嵌入式 M9 協處理器

顯示屏：IPS多點觸控顯示屏，264 ppi，并且采用了防油漬防指紋涂層

分辨率：2048 x 1536

續航：10小時

尺寸：240*169.5*7.5mm

重量：478g

2、激光測距儀：

測量距離：0.05m至100m（0.2ft至650ft）

增強范圍：在沒有覘板的情況下可測量至100米遠

最小顯示單位：1mm　　

激光等級：II　　

3、便攜式藍牙打印機：

具有USB、紅外等多種連接方式，能打印高質量的專業圖片，能從平板電腦上無線或有線獲得現場圖等現場信息，鋰電電池，一次充滿電可連續工作5個小時.

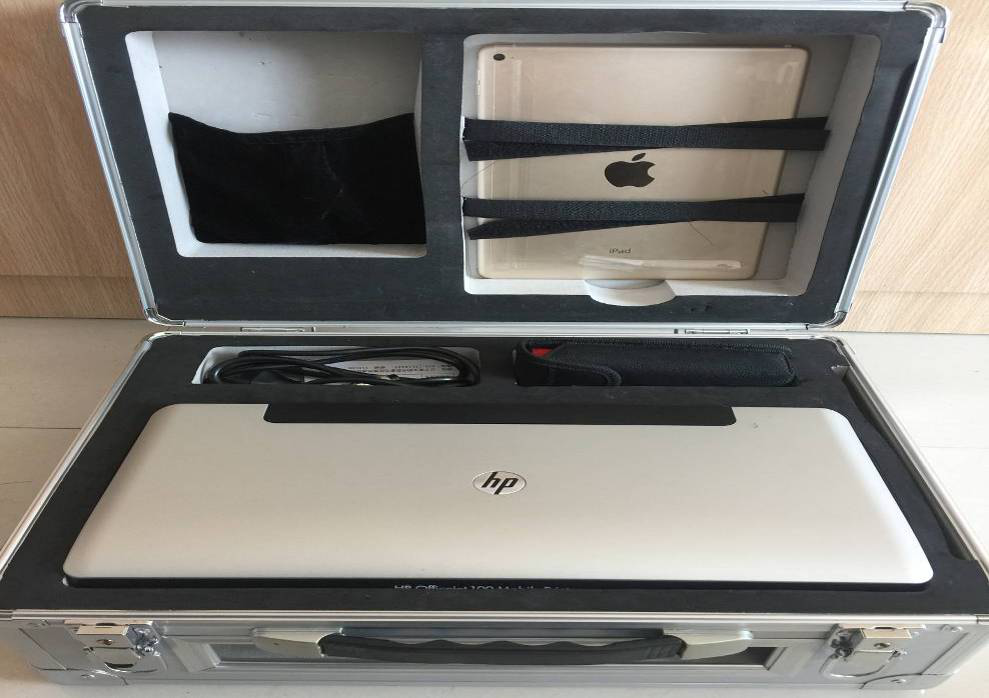

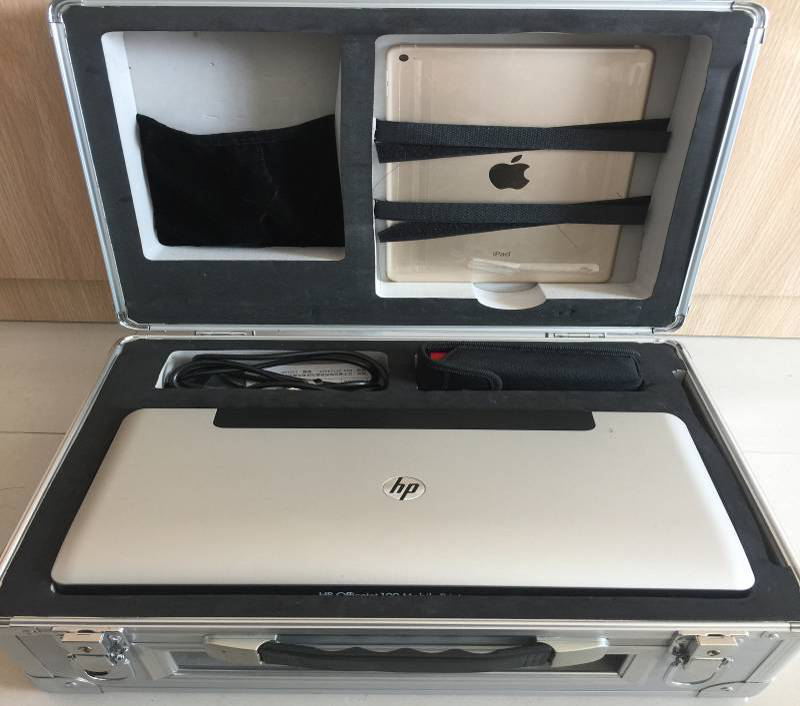

4、事故箱

5、現場繪圖軟件：擁有自主知識產權。

四、系統主要功能

A、道路的繪制及組成

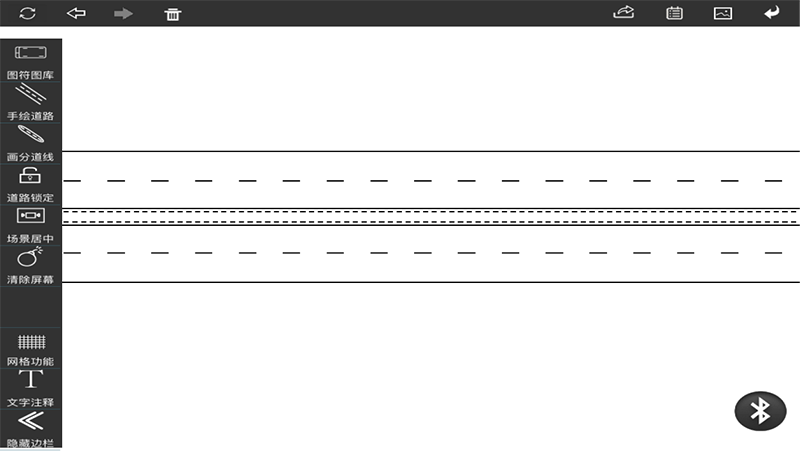

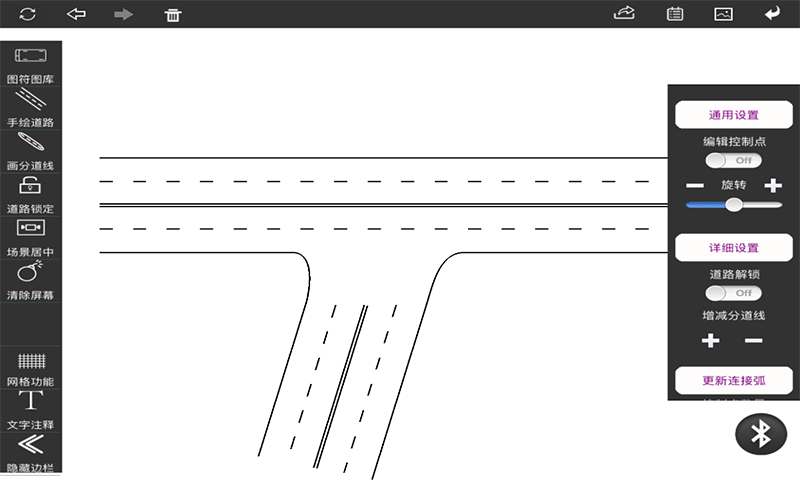

1、可輕松用手寫筆繪制出各種形態道路（如：直路、岔路、彎路、各種復雜交叉路口，道路剖面圖，不等寬路、不規則道路等）圖例：

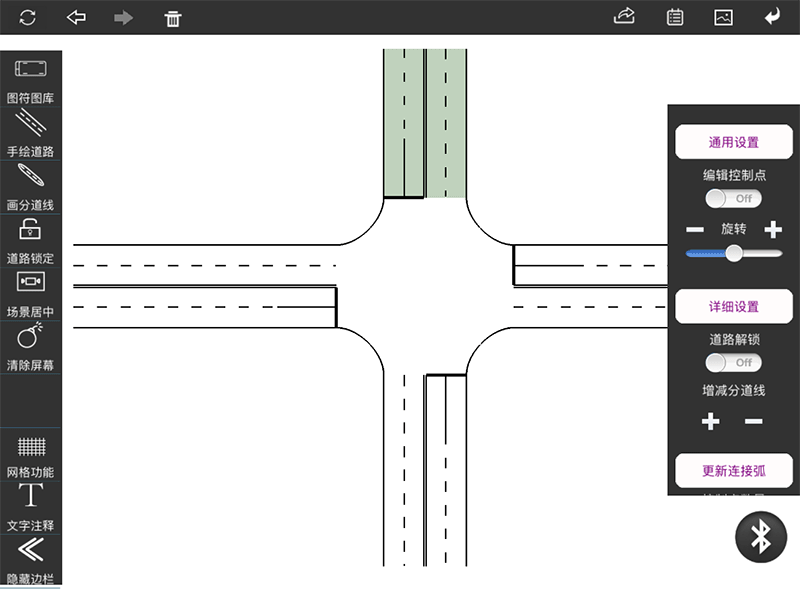

2、可對整條道路進行參數設置，也可對分條道路進行參數設置（如：車道寬，車道數、單獨道寬的設置等）圖例:

3、特殊道路的生成（如：高速公路、城鄉縣道路等）

4、道路的記憶功能（對所繪制過的現場圖，只要我們加以存儲，該現場圖的道路便會自動存儲，便于以后直接調用）。

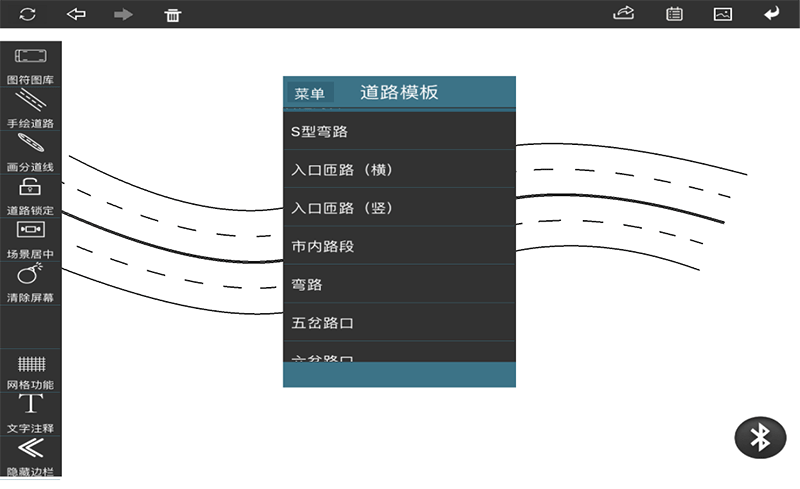

5、道路預先存儲功能（可提前錄入事故多發路段及復雜路段的模板，使現場繪圖更加方便快捷）圖例：

B、圖符的規范及繪制

1、軟件內可調用的圖符完全按照國家標準添置。

2、圖符引用范圍較廣，軟件內匯集了全國各個地區對軟件內部圖符的需要，還加入了如：道路向?qū)?、交通現象、施工安全、禁令標志等。

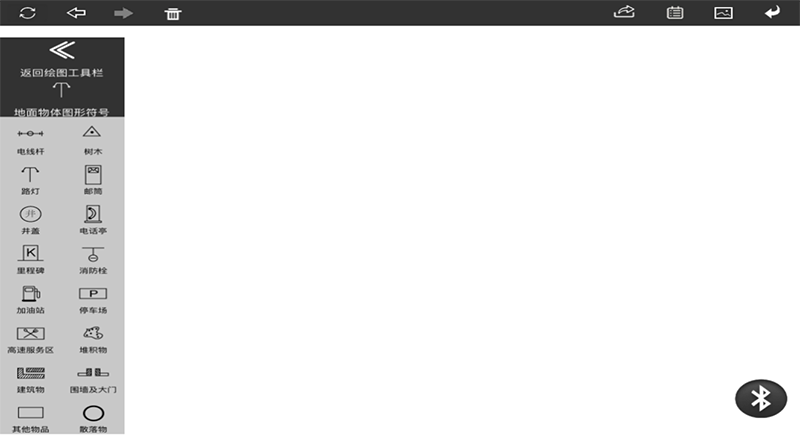

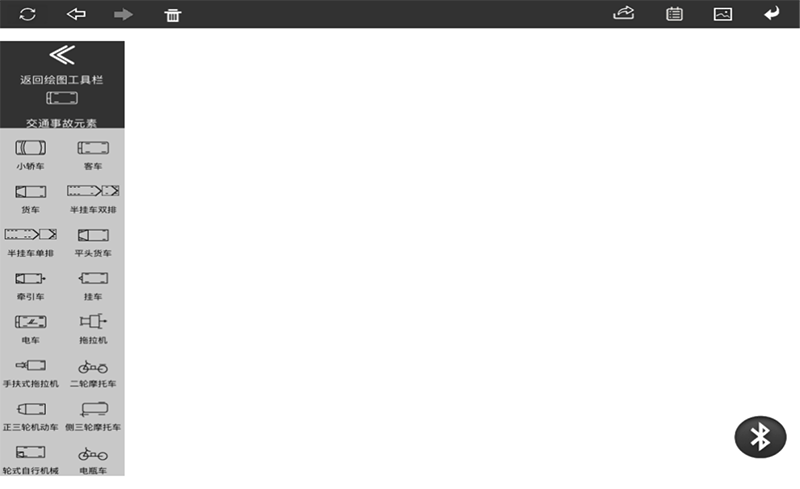

3、圖符繪制添加功能也同樣的非常強大，可隨心所欲的添加我們所需要的圖符。圖例：

C、事故繪制層面及事故繪圖定位

1、本軟件引用了雙層同界面的概念，從而在繪制道路的時候我們操作在一個層面，同時對圖符的操作是禁用的，相同，在繪制圖符的時候我們又操作在另一個層面，對于道路的操作也是禁用的。

2、為了進一步避免誤操作，把事故定位選項僅限于圖符圖層使用。

3、在進行事故定位時，可選用自動標注也可進行手動標注；三角定位或直角定位，還可兩者結合方式，自動調整功能隨時令我們看到繪制圖符的真實擺放情況。

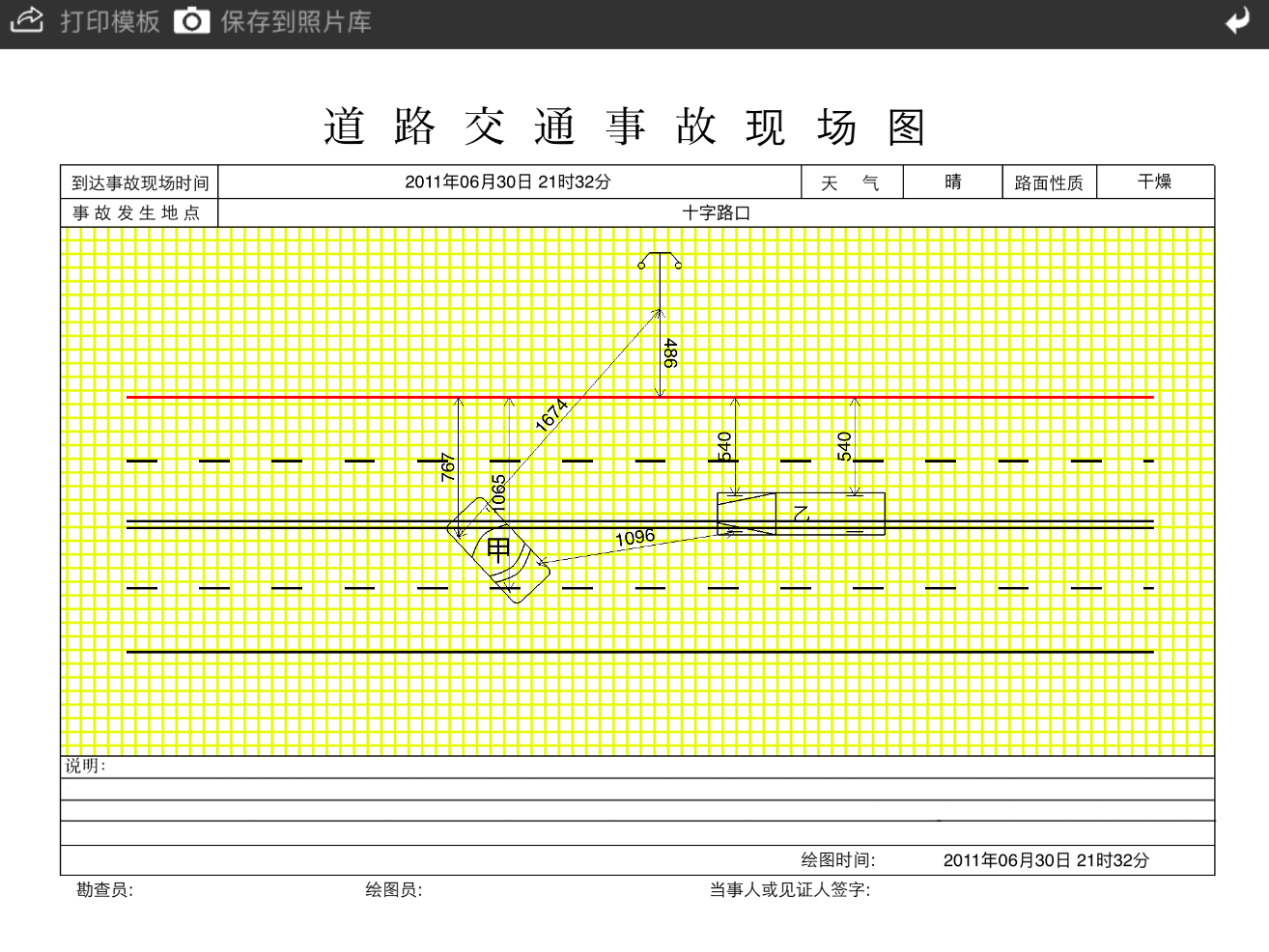

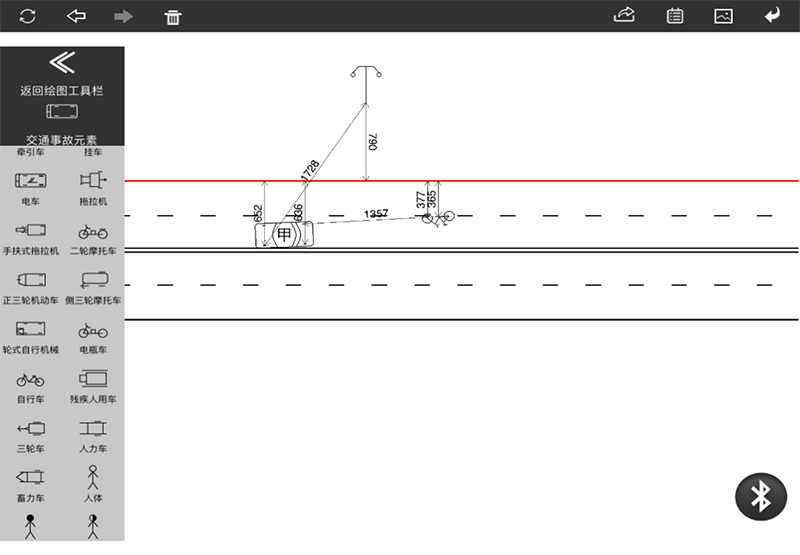

4、在自動標注時，被標注物體的標注線和定位距離自動生成，避免了交警現場繪圖時遺漏重要參數。圖例：

D、不規則綠化帶的形成與打斷

1、可隨不同道路的交叉，在其交叉中間形成不規則綠化帶。

2、可隨意打斷不規則綠化帶。

E． 多元素選定及標注

1、引入了元素選擇框的概念，這樣即使在一起有兩個甚至是多個元素重疊，我們也可輕松選定和加以標注

2、引入了淡化功能，這樣在我們對某一元素進行操作時，其他元素的標注會被淡化掉，這樣避免了因?yàn)槠渌麡?biāo)注而在視覺上影響我們進一步的繪制

3、標注與標注之間在同一位置，視覺上存在的干擾，我們通過對標注進行自動鎖定，解決了這一問題。

F、新功能的增設

1、引入了道路相交時對圓弧的縮進修改。

2、顯示出痕跡總長度和分段長度。

3、可根據某一條路邊線，為繪制出的人形橫道線進行定位。。

4、現場圖中的各元素可與現場照片相關聯，更直觀的體現交通事故現場情況。

5、現場勘查信息可通過網絡遠程回傳給指揮中心。

G、模板的定制

1、A4圖紙模板。

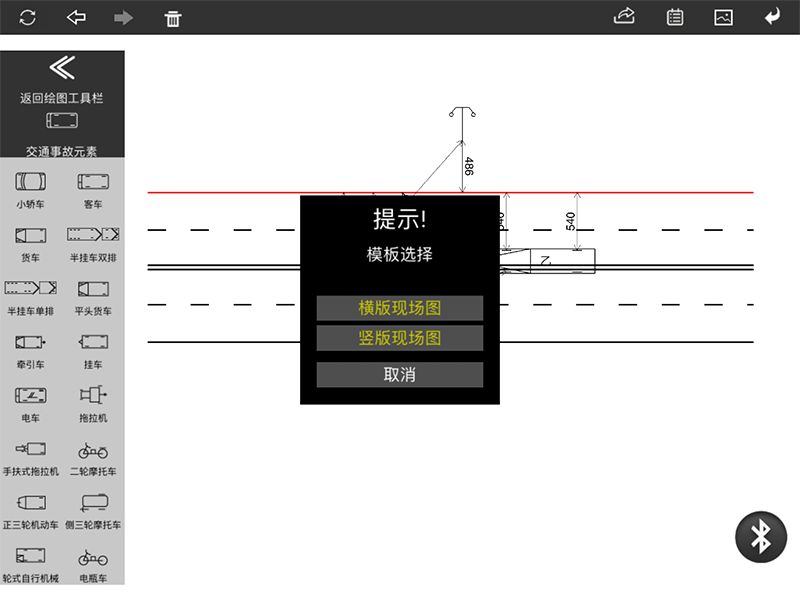

2、可任選橫向或豎向模板。

3、可任意調整現場圖在模板中的位置。

4、現場圖可自動居中。

5、現場圖可任意調整比例。

6、可根據當?shù)氐那闆r自己制作打印紙張類型。

H、快捷的勘查筆錄生成

1、根據公安部對勘察筆錄最新版本進行修改，可提前設置有關信息（如：警員姓名，警隊名稱等）。

2、在勘查筆錄中可點擊選擇各種相關信息（如：天氣，路況等）。

3、勘查筆錄可選擇增加現場施救信息及其它補充說明信息。

4、可按照所畫的道路，車輛，人體，痕跡等自動進行現場描述并生成勘查筆錄。

5、可現場打印勘查筆錄。

I  引入交互式概念

1、在繪圖過程中如果繪制錯誤，只要恢復上一步操作即可。整個繪圖過程無需重復操作，一氣呵成。

2、實現文件自動存檔的功能。

3、繪制的現場圖是標準的比例圖，無需交警回來后再畫比例圖。在現場就可以打印出比例圖和勘查筆錄。提高警員的工作效率保證制圖規范化。

功能及優勢：

一、硬件

事故繪圖經驗和iPad硬件平臺技術，與傳統的交通事故繪圖設備相比具有以下特點：

n 軟件隨機安裝，省去安裝時的設置煩惱。甚至可一鍵完成重新安裝安裝或升級到軟件的最新版本(該功能需要網絡支持)；

n 體積輕而薄，便于攜帶。它的屏幕對角線為9.7英寸，大體上略小于一本雜志。僅重 0.68千克，厚13.4毫米，可隨身攜帶在身邊，略帶弧形的背部設計更方便你拿??；

n Multi-Touch多點觸控，讓您的操作更加精準和直觀，便于學習；

n 高分辨率的9.7英寸LED背光顯示屏，畫面鮮明銳利，亮度隨環境光線自動調整，即使在陽光下也能清晰可辨，視角寬達 178°，并且橫豎皆宜；

n 電池使用時間長達10小時，能夠滿足高強度的工作需要。

二、軟件

1. 完全符合國家公安部2011年頒布的道路交通事故現場繪圖標準。

2. 采用公安部最新標準現場勘察筆錄。

3. 采用畫路與拖路兩種并存操作方式，方便民警使用。

4. 具有搜索功能，在道路圖庫中搜索需要的道路。

5. 在使用手寫筆選擇道路時可以框選，不需要精確點擊線上。

6. 能對道路進行多次分段,生成各種不規則彎路。

7. 在繪制十字路口時可以隨意路口弧度的大小。

8. 道路交繪能自動打斷綠化帶。

9. 可以任意添加分道線并能對分道線進行精確定位。

10. 繪制的人行橫道可以自動打斷分道線也可對人行橫道精確定位。

11. 可以繪制不規則綠化帶，不規則填充物并且制矩形和橢圓等物體。

12. 使用矩形打斷時可以實現打斷多樣性，如打斷多條線，打斷三角綠化帶或填充物。

13. 綠化帶打斷后可隨意更改斷點兩側寬度也可添加輔線。

14. 繪圖時分圖層，不容易混淆，也可以互相繪制。

15. 具有三角，直角，串連標注等多種種標注模式。并且標注能夠鎖定位置。

16. 在繪制血跡和散落物時可不輸入面積。

17. 在打印繪制好的圖時沒有標注道路寬度時有提醒。

18. 也可全部清除道路標注。

19. 打印圖紙可隨意編輯修改。
