一、行業現狀與需求

日益完善和龐大的出租車運輸系統給廣大乘客帶來了方便和快捷，但同時在管理和有效監控方面，卻給出租車運輸企業和交管等部門帶來莫大的內部管理壓力以及社會壓力。

現在很多出租車上都裝有GPS定位設備，但是并不能對超速或低速行駛、中途突發事件等更有效的監管方式，因此需要有車載音視頻監控設備來補充，甚至取代已有的單一的GPS監控方式。

安裝車載監控錄像系統后，通過實時傳輸視頻監控，可以對出租車犯罪等行為形成有效監控；對超載、超速等行為實時監控并記錄；對車輛內偷搶等突發事件實時報警等，包括本地錄像資料都可以作為證據，用以處罰或移交公安等部門。同時提高車輛安全和服務水平，乘客滿意！

通過GPS全球定位系統準確對車輛行駛路線進行跟蹤記錄并即時上報監控中心。車上發生意外和警情時，司機和乘客可啟動報警按鈕即時上報監控中心處理?？刂浦行耐ㄟ^(guò)視頻回放監控車輛情況，并能與車上司乘人員即時通話調度，提高了安全系數和調度能力。

二、在出租車公司中，公司管理層、司乘人員、乘客關心如下問題：

1、如何有效的督促司機嚴格按照規章操作、文明駕駛，提高行車的安全性，對超速、超載等情況取證，做處罰憑證；

2、如何有效的控制司乘人員在途中私自收錢不給票，乘客上車不打表，對公司造成直接的經濟損失；

3、能否實時了解車輛行駛信息，以及車輛實際運營路線等；

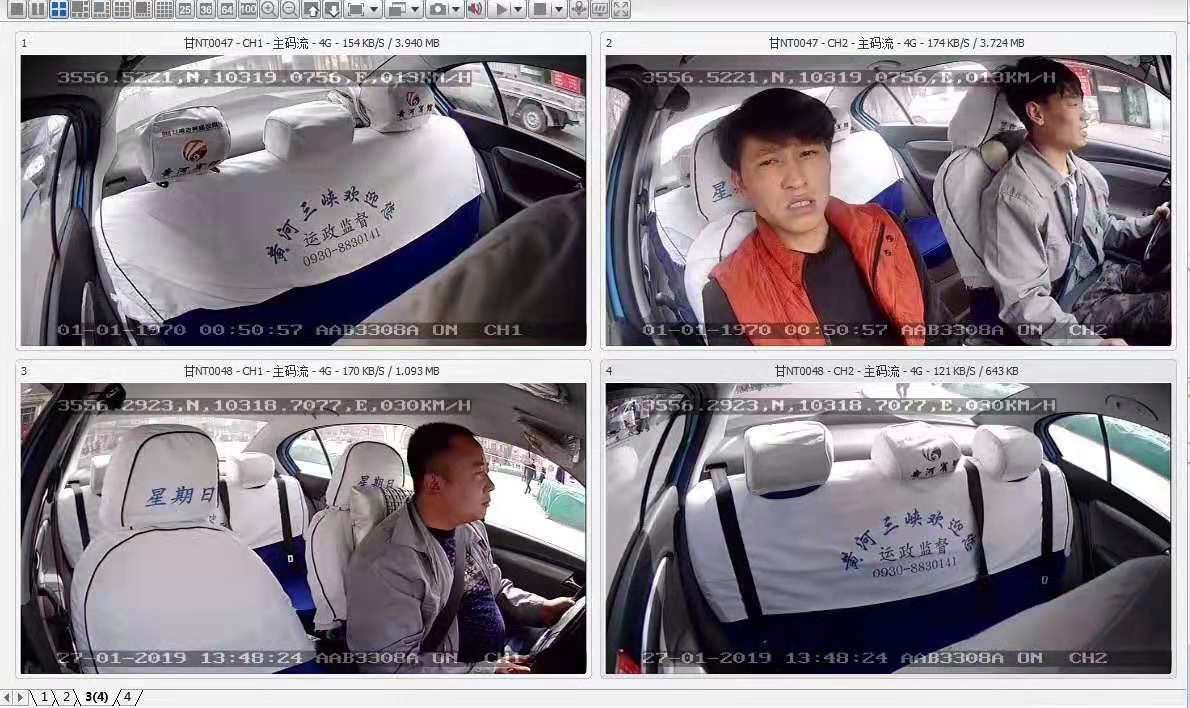

4、能否實時看到車輛內部情況；

5、及時與車上司乘人員對話，或者對車輛廣播（如暴雨小心駕駛等）；

6、如何增強車輛調度功能，對突發事件即時進行應急相應等；

7、如何有效的調節司乘人員跟乘客之間的矛盾。車輛運行中，乘客之間、乘客與司乘人員之間不時會產生一些矛盾和爭議，導致公司時常遭到投訴，因?yàn)闆](méi)有有力的證據，解決起來無從下手，公司形象大受影響；

8、如何有效的提高司人員的服務質量，讓乘客更加滿意公司的服務；

9、能否把車載監控錄像系統做成帶有汽車黑匣子功能綜合系統，能夠記錄行車參數。

三、系統概述及分析

出租車載視頻監控方案，綜合運用最新的車載視頻監控技術及GPS衛星定位技術，對出租車進行全方位、立體化、智能化的安全監控，實時了解出租車的運行狀態，一旦出現狀況甚至重大事件，有利于及時做出判斷并采取措施，極大的提高了應急響應的速度，將可能的損失降到最小。

u 掌控車輛營運情況；

u 提高行車安全，減少事故發生

u 當發生事故時，車輛斷電前及事故瞬間車輛狀態有據可查，協助事故原因判斷。

u 提高乘客安全、減少案件發生：

u 提高服務質量

四、系統總體設計

1、系統設計思想

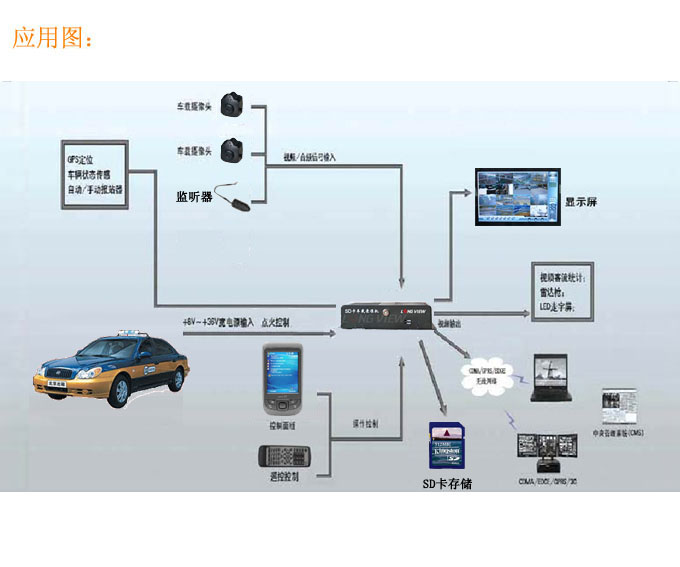

整個系統主要分為前端車載系統、通訊網絡、管理平臺三大塊。

出租車載視頻監控系統，主要由3大部分組成，包括智能GPS衛星定位系統、視頻監控系統、監控系統平臺和車載硬件設備。

◆ 智能GPS衛星定位系統——車載設備通過GPS模塊，獲取車輛當前的位置信息，包括當前經緯度、當前速度、當前工作速度矢量方位角、當前時間等，

通過配套的監控系統平臺，結合GIS電子地圖，對車輛進行準確的定位，并對車輛進行一系列的GPS車輛管理和安全監控功能。

通過視頻監控將車輛內、外的實時視頻、其它信息通過4G網絡傳輸到監控中心，讓監控中心能實時了解到車輛內外的現場視頻狀況，并可對視頻進行錄像等各種管理。

◆ 監控系統平臺——監控系統平臺為整個監控系統的核心。

管理調度：所有車輛的視頻、GPS信息、報警信息、錄像管理、用戶權限管理等，全部由系統平臺來完成操作和管理。

◆ 前端車載設備—— 前端車載設備是安裝在出租車上，設備包含音視頻采集模塊、音視頻編解碼模塊、GPS數據采集模塊等。

2、前端系統設計

前端車載監控系統包括車載主機、監控?cái)z像機、監聽頭、報警按鈕、車載顯示器、GPS等。

1） 車內全景攝像機（前），可安裝于車廂內頭部前上方位置，監控前方道路情況。

2） 車內全景攝像機（后），可安裝于車廂內頭部部位置，對準車廂里面后方向，監看整個車廂后部情況；

3、平臺整體設計

車輛視頻管理平臺是對所有車載設備和使用用戶進行實時監控操作的綜合管理平臺。

管理平臺是整個立體化、智能化視頻監控和GPS位置監控管理系統的核心，系統采用C/S架構（服務器/客戶端），穩定可靠。GPS管理功能包括車輛實時跟蹤、報警中心、地理信息管理、歷史行程跟蹤、車管中心等。視頻監控功能包括視頻實時瀏覽監控和報警視頻提示、錄像存儲下載和回放分析、用戶設置和管理、設備管理、系統管理、報警接入等。

1）平臺架構與功能

l 平臺采用C/S方式架構，使用主流數據庫，平臺依托組件實現視頻監控和錄像回放。平臺軟件的設計具有實用性、兼容性、擴容性、可靠性等基本的網絡管理要求。

l 平臺具有報警自動連接功能，無線網絡中斷后再?gòu)?fù)通功能，接入平臺下的所有設備能夠自動連接到監控系統并正常工作。

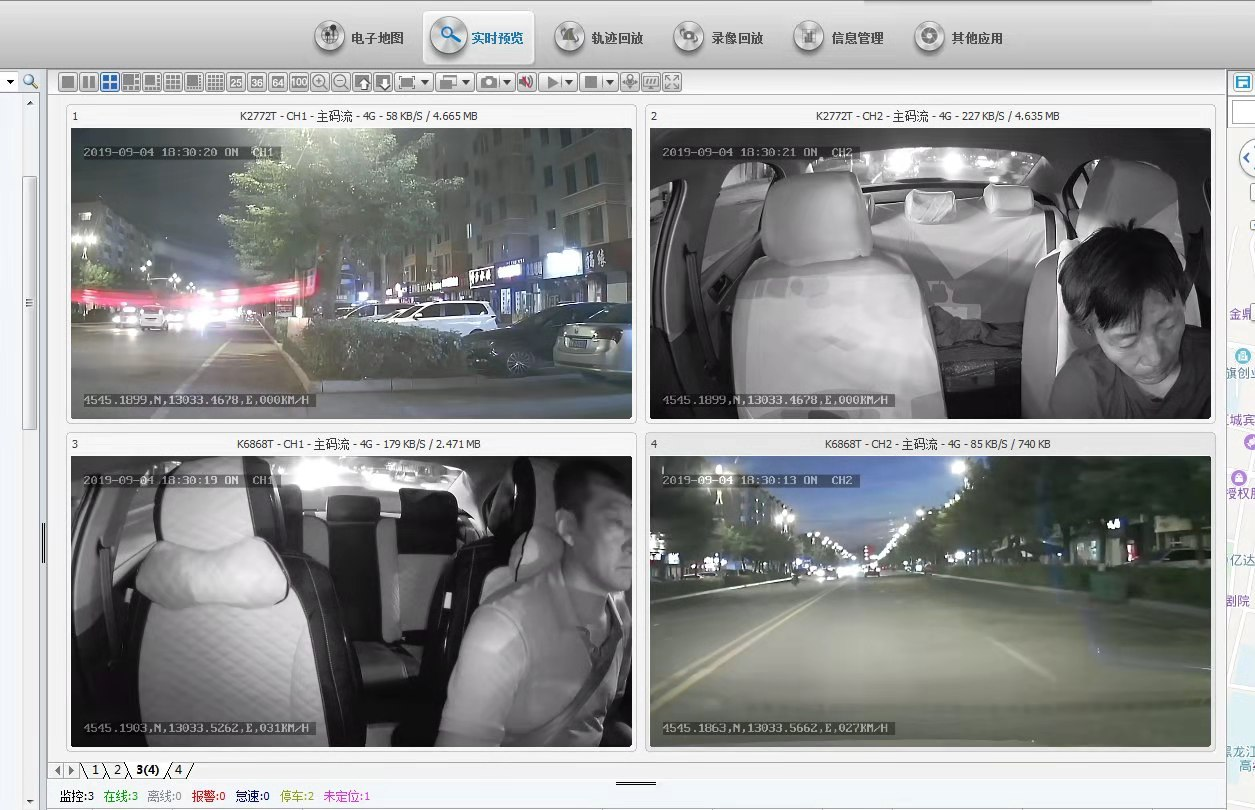

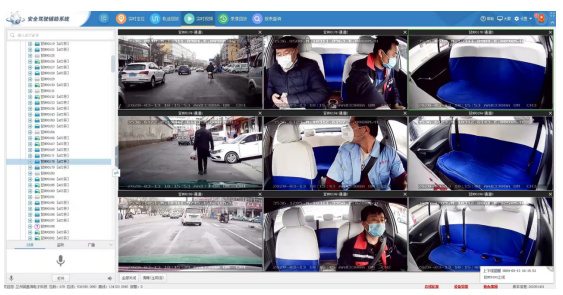

l 客戶端軟件具有良好的操作界面，并具有視頻窗口、GIS地圖窗口、設備列表分組、云臺控制窗口、錄像回放窗口、設備管理窗口等輔助界面。

l 客戶端軟件支持語音對講、多車廣播功能。

l 日志查詢、報表支持等。

l 通過平臺完成設備、用戶注冊管理；報警信息、控制信令轉發；設備、用戶配置管理等。

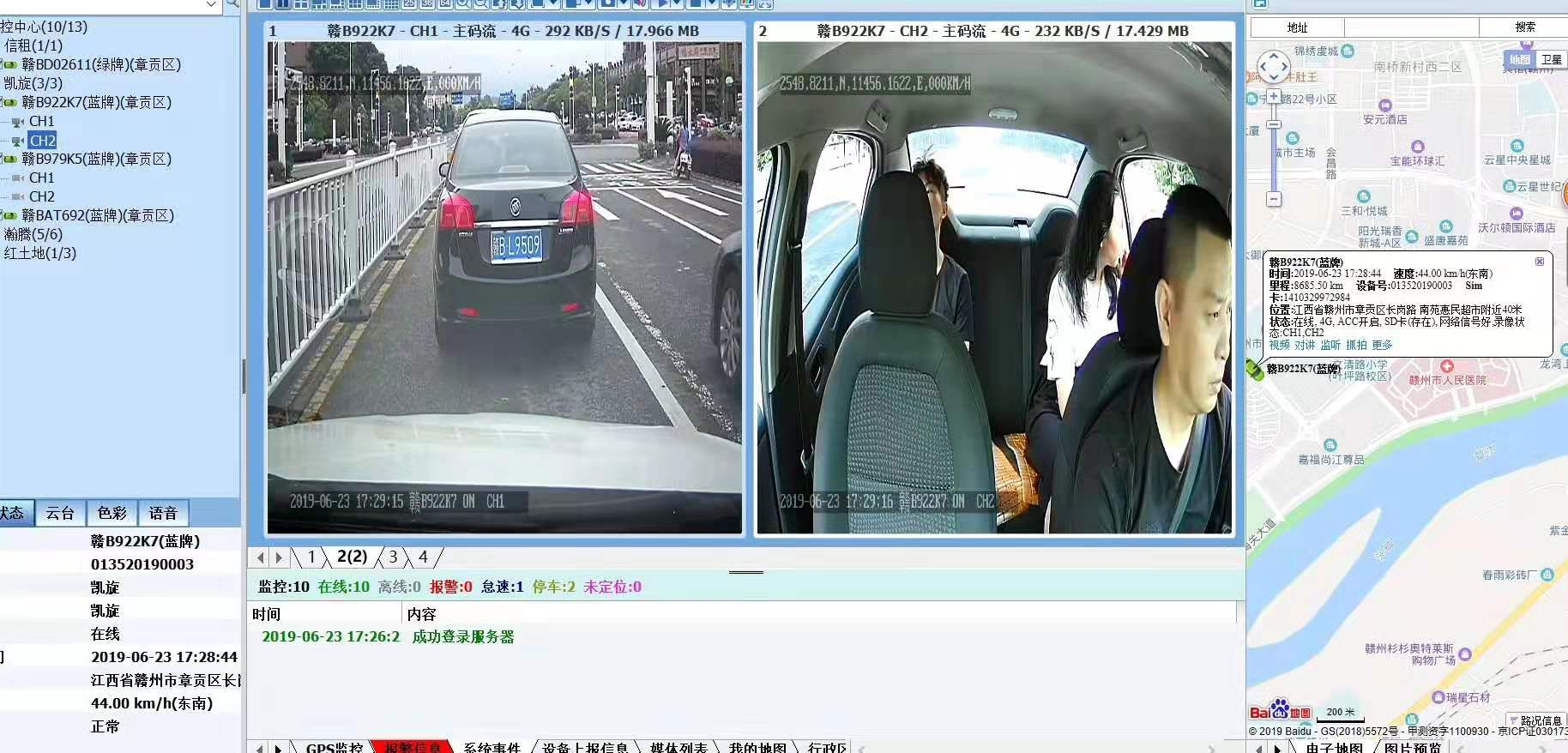

l 遠程實時監控，電子地圖實時跟蹤并監控，錄像回放、遠程錄像下載、車輛歷史數據回放。

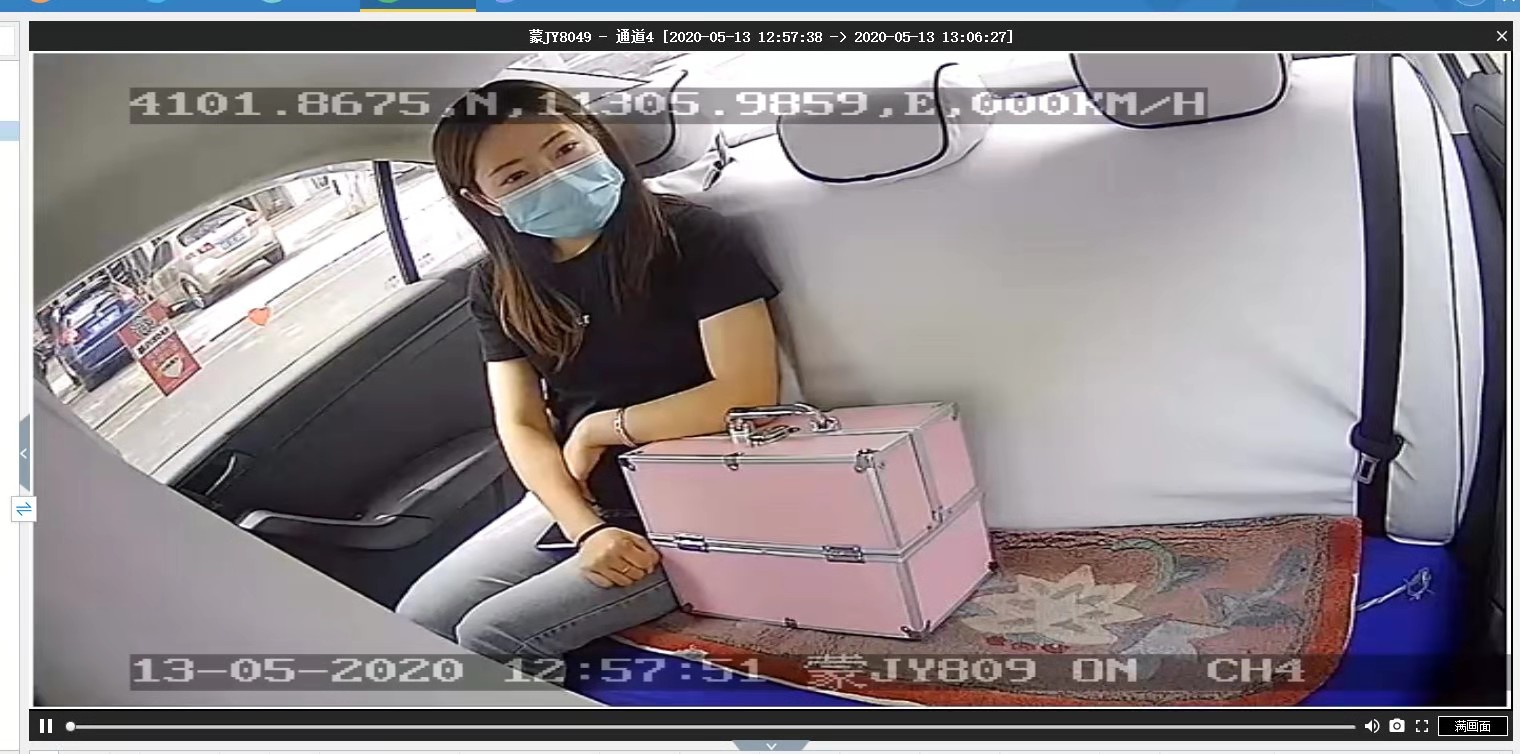

錄像回放：包括GPS歷史軌跡下載回放、設備錄像下載回放等

日志管理：設置上下線、視頻丟失、GPS異常等各種車輛報警的日志查詢；車輛詳細信息查詢；客戶端流量使用查詢等；

五、設備優勢

1）車載系統電源設計

本系統采用車載專用電源方案，具備升降壓功能，寬電壓支持：DC+9 ~ +36V。

 2）減震設計

本系統采用經過實際應用考驗被證明非常有效的減震技術。

 3）抗惡劣環境

本系統設備工作溫度：

SD卡機: -25℃ ~ +70℃；低溫時，設備自動加熱至可工作狀態。

 4）錄像靈活設計

本系統采用雙SD卡方式，可選雙碼流同時錄像。

 5）可擴展設計

本系統預留有2個232接口，不但可以接入車載云臺，也可按客戶需求與其他設備對接。

六、系統設備選型：車載錄像機

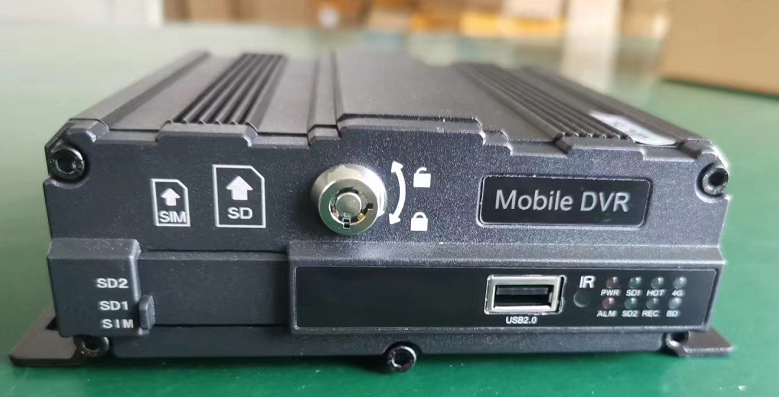

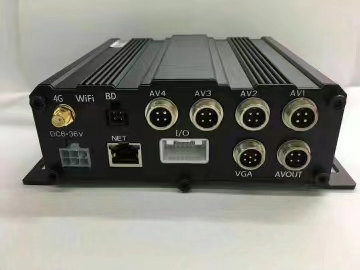

1）型號: JF-S400

? 采用國際主流H.264編碼格式、壓縮比高、圖像清晰、占磁盤空間?。?/span>

? 使用 SD卡為存儲介質，讀取數據方便、快捷；

? 錄像采用通用FAT32/特殊文件格式，支持市場主流H264 播放器播放；

? +8V~+36V寬電壓設計，適用于各種車型；

? 支持4路12V/0.5A 電源輸出，可為外設供電；

? 支持4路報警輸入；

? 專業回放分析軟件，GPS/BD軌跡、汽車行駛狀態、速度及音視圖像同步回放；

? 集中管理軟件，支持車輛圖像及報警信息實時傳輸?shù)龋?/span>

? 體積小巧：整機尺寸 (167) x (55) x (150) mm，重量 0.77KG

通用型雙路攝像機   720P

l 采用1/3” 彩色 CMOS，捕捉運動圖像

l 支持同軸高清輸出，圖像清晰、細膩

l 照度，0.01Lux@(F1.2,AGC ON)，0LUX with IR

l 支持IR-CUT切換，實現晝夜監控

l 支持?jǐn)?shù)字寬動態、電壓過高自動保護；

l 自適應數字降噪，2D-DNR

l 支持UTC功能,內置音頻

l 采用耐高溫塑料外殼，一線兩路安裝方便簡潔。

l 適合多種車型內室安裝。
